6号立卧炮塔铣MX-6LW技术参数
名称6号立卧炮塔铣MX-6LW技术参数
工作台面积
Table area
1370x330mm
纵向行程(左右X方向)
Longitudinal travel (left and right X direction)
1030mm
横向行程(前后Y方向)
Transverse stroke (front and rear Y direction)
400mm
垂向行程(上下Z方向)
Vertical stroke (upper and lower Z direction)
380mm
工作台载重
Table load
500KG
主轴端面到工作台距离
Spindle end face to worktable distance
700mm
主电机功率
Main motor power
5HP
电压
voltage
三相380v(或220V/415V/440v)
频率
frequency
50/60Hz
主轴锥孔
taper hole of spindle
NT40主轴
主轴级速
Spindle stage speed
16
低速
low speed
80/135/210/325/660/1110/1750/2720
高速
high speed
160/270/420/650/1320/2220/3500/5440
主轴行程
travel of spindle
120mm
套筒
jacket
105mm
T型槽
T-groove
16x3x65mm
滑枕伸出臂
Sliding pillow outstretched arm
520mm

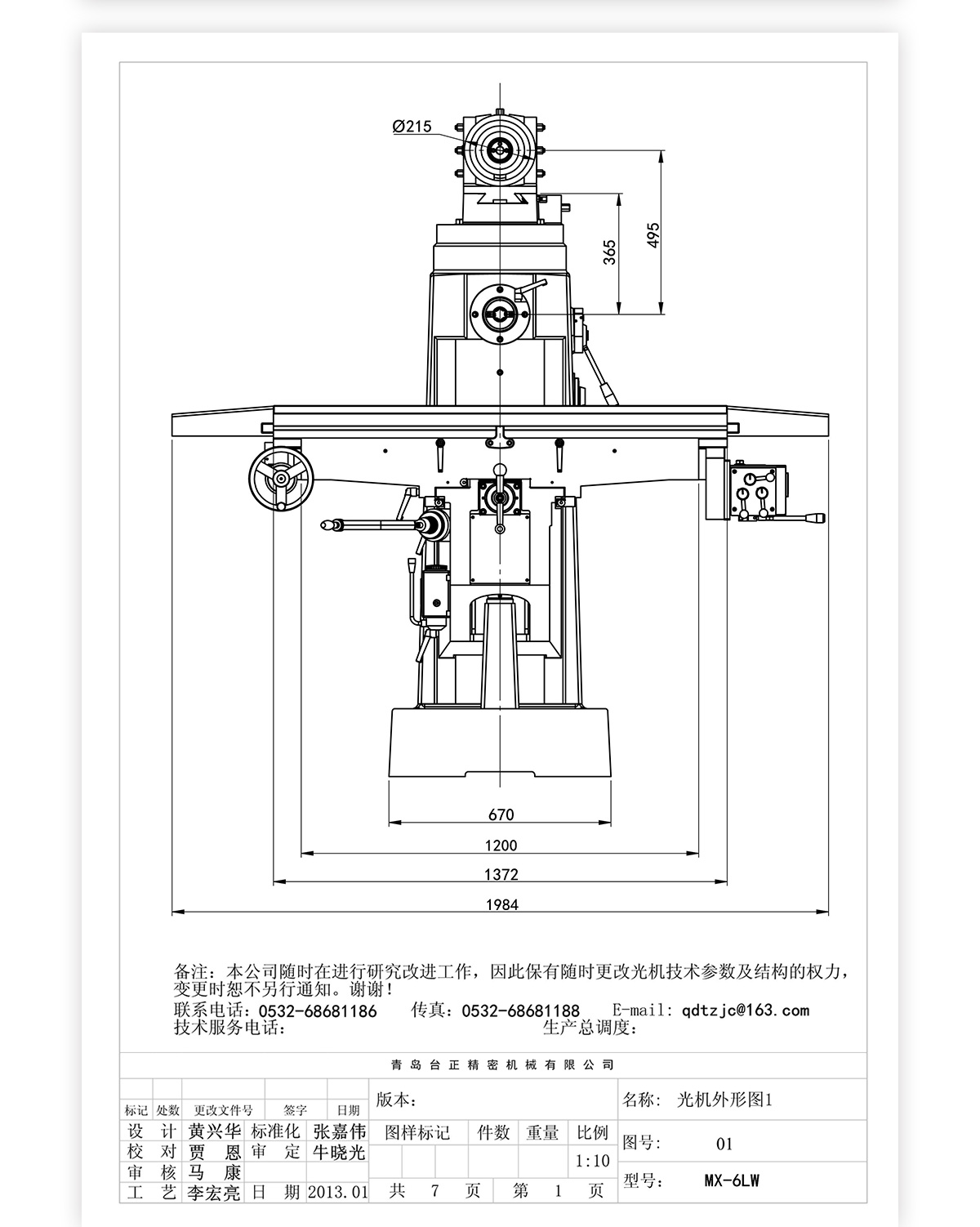

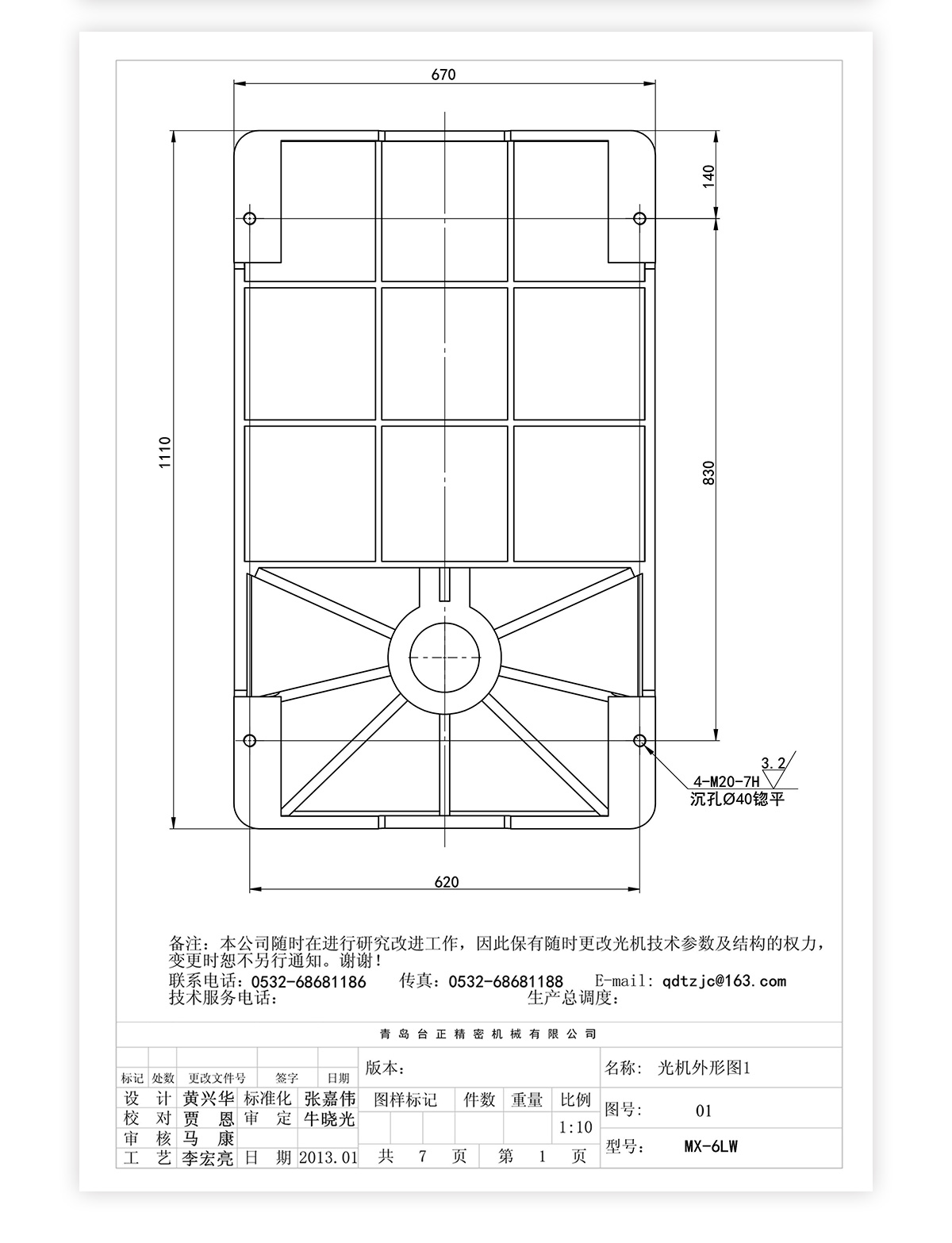

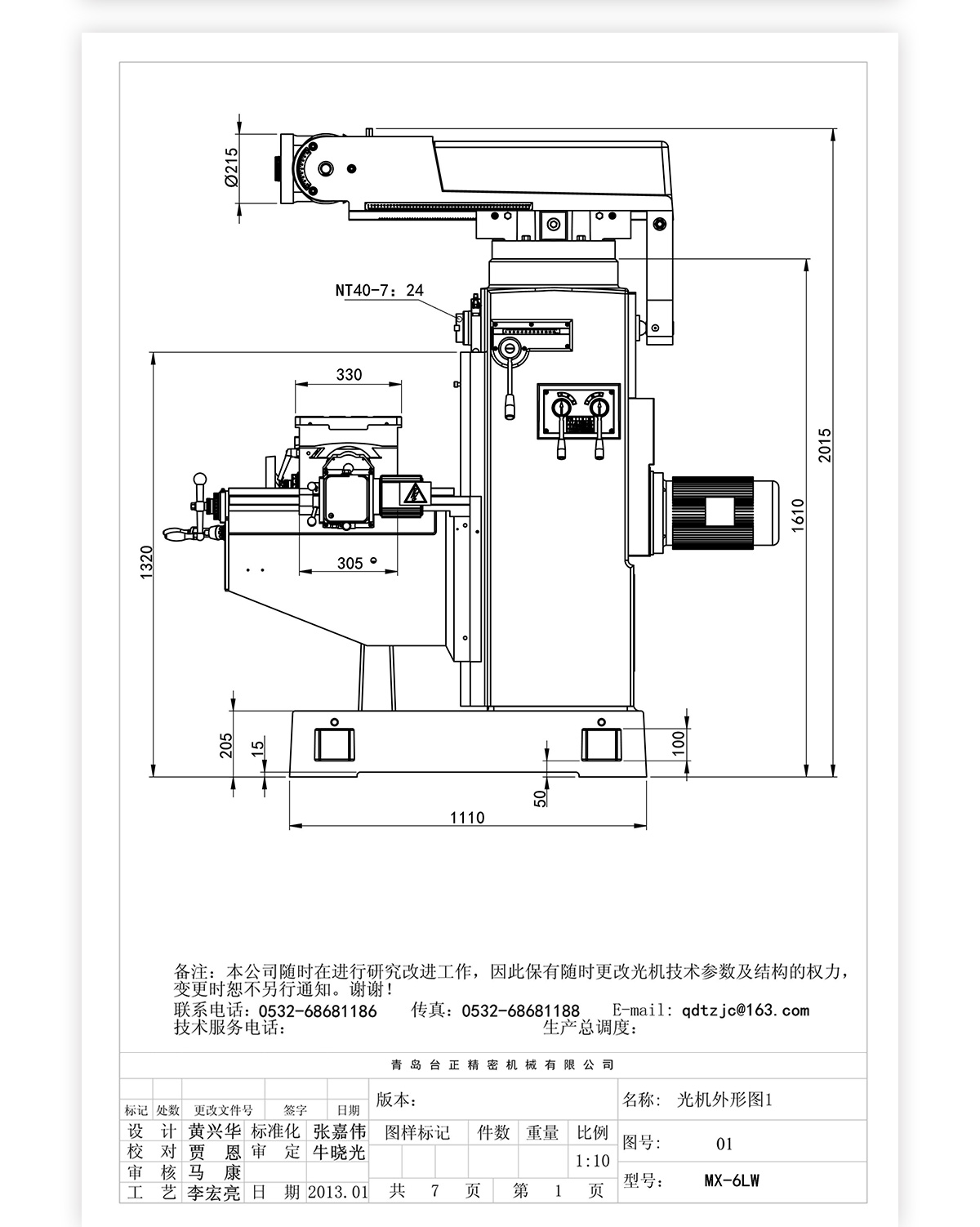

机床外形尺寸
Machine tool shape dimension
1980/1750/2050mm
重量
weight
2300KG


配置对比
Configuration contrast
MX-6LW
光栅尺
Grating ruler
X、Y、Z三轴光栅尺
工作台纵向(左右X方向)
Table longitudinal direction ( left and right X directions )
机械齿轮式走刀器
工作台横向(前后Y方向)
Table transverse (front and rear Y direction)
机械齿轮式走刀器
工作台垂向(上下Z方向)
Vertical worktable (up and down Z)
快速上、下升降
夹头组
Chuck group
NT40夹头组15件套装
拉杆
bar
M16拉杆
导轨形式(X、Y、Z)
Guide rail form
X向燕尾导轨,Y、Z向矩形方轨▲■■


※  选配:为增加特殊附件,需另行计价。
